Труба двухстенная гофрированная

Конструкция гофрированных труб

Двухслойные гофрированные трубы пластиковые – наиболее распространённый вид гофротруб. Внутренний слой – гладкий полипропиленовый, внешний – гофрированный и выполнен также из полипропилена или полиэтилена низкого давления (ПНД). Пластиковая гофра весит немного, но из-за рёбер жёсткости выдерживает очень большие нагрузки.

Двуслойная гофрированная труба для канализации – обычно имеет раструб для соединения с концом без раструба. Дополнительно соединение герметизируется резиновым уплотнительным кольцом. Для перехода на другой диаметр (создания отвода) или другой вид трубы используют фитинги для гофротруб и муфты соединительные для гофрированных труб. Этот способ монтажа обеспечивает быструю укладку, однако не подходит для напорных систем водоснабжения.

Армированные двуслойные трубы – у них между слоями пластика проложена металлическая прослойка. Она придаёт повышенную прочность и жёсткость.

Классификация гофрированных труб по типу прочности

По уровню прочности и устойчивости к нагрузкам гофрированные трубы подразделяют на:

• лёгкие – с толщиной стенок 1-2 мм, гибкие, подходят для наружных конструкций;
• средние – с толщиной стенок до 3 мм, используются для прокладки в стенах и в стяжку, но не для горизонтального монтажа;
• тяжёлые – с толщиной стенок 5-7 мм, подходят для коммуникаций, подвергающихся высоким механическим нагрузкам;
• свертяжёлые и армированные – особо прочная и/или усиленная гофра SN22. Применяется в обустройстве коммуникаций с повышенной нагрузкой.

Цветовая маркировка гофрированных труб по области применения

Гофра сантехническая

Две основные области применения гофрированных труб – для защиты кабеля и прокладки инженерных коммуникаций. Трубы выпускаются в разном цветовом исполнении в зависимости от назначения:

• для канализации используют ПЭ или ПНД трубы, как правило, маркированные чёрным или светло-серым цветом. Бывают и оранжевые трубы, также называемые рыжие – канализационные трубы большого диаметра, для сточных вод.

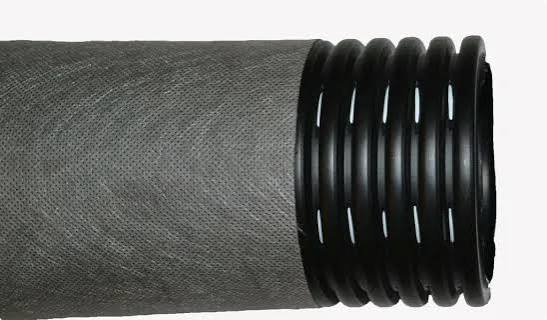

• дренажные трубы изготавливаются из ПНД или из ПВХ и,в основном имеют чёрный или тёмный цвет снаружи и светлый внутри.
• для систем отопления используется полиэтиленовая (ПНД) или металлическая гофра. При этом для трубопроводов с горячей водой предназначены бухты ПНД красного цвета, а для холодного водопровода – синего.
• трубы для электрического кабеля поставляются в бухтах по 50 или 100 м и имеют различный цвет – белый, светло-серый, чёрный, оранжевый, синий – в зависимости от материала и условий использования. Для облегчения монтажа кабеля гофрированная труба часто снабжается стальным зондом, или протяжкой – проволочным тросом по всей длине изделия. При помощи протяжки провода затягиваются внутрь трубы.
